一．產品簡介

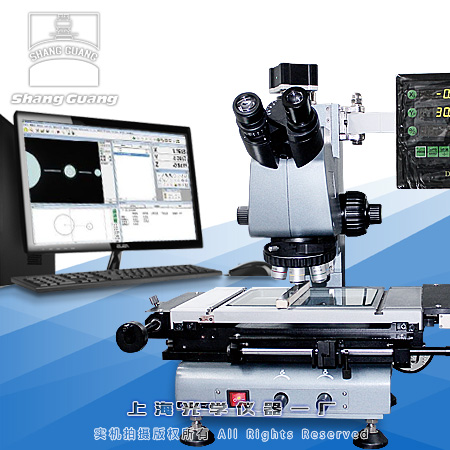

107JPC電腦型測量顯微鏡，通過搭配無限遠光學顯微鏡系統、照明 裝置及對不同的升降機構和對焦機構的選擇，可以組成多款不同功能的顯微 鏡機型;本款產品結合了金相顯微鏡的高倍觀察能力和影像測量儀的 X、Y、Z 軸表面尺寸測量功能，是同時具有高精度線性測量和觀察的多功能量測儀器;可廣泛應用 于半導體、PCB、LCD、手機產業鏈、光電通訊、基礎電子、模具五金、醫 療器械、汽車行業、計量行業等領域的檢測；通過選購可以具備明暗場、微分干涉、偏光等多種觀察功能。
二．產品特點
1.采用優異的無限遠光學系統，提高成像襯度和清晰度，用戶可以得到鮮明、清晰的高對比度圖像，通過選購可實現明暗場，偏光，微分干涉等多種成像;
2.模塊化設計，國際NK經典機身設計，可按需加裝不同鏡頭組及照明系統;
3.擁有優越的光學性能和超高測量精度，搭配主體的操作平衡性，讓之前不可見或幾乎不可見的物件如今不僅能觀察，還能被測量;
4.適合高性能零件、電子組件的三維測量;
5.可輕易測量易碎工件及具有極小細節的工件!
6.快速釋放裝置便于測量大工件或多個數量工件時快速移動工作臺，Z軸兩側均配備同軸粗/微調手輪，確保能以較快速度實現高精度對焦。
7.照明系統采用LED光源長壽命，快速響應及非常低的熱輻射，由于熱漂移導致的對焦不準得到顯著改善。
三．技術規格
1.光學系統：無限遠光學系統
2.觀察頭：30°傾斜，正像，無限遠鉸鏈三通觀察筒，瞳距調節 :50-76mm；帶有標準相機接口;十字線; 光路徑轉換(觀測/相機 =0/100)
3.觀測方法：明場、簡易偏光觀測
4.大視野平場目鏡： PL10X/22mm，視度可調，可帶測微尺
5.無限遠長工作距平場物鏡：5x、10x、20x、50x
6.轉換器：內定五孔轉換器
7.調焦系統：粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈）
8.手動工作臺面尺寸：460×365mm，玻璃臺面尺寸：360×265mm，測量范圍：300×200mm
9.測量精度，X 和 Y ：（2.5+0.02L)μm，L 為測量長度（單位 ：mm）
10.照明系統：明場反射照明器：帶濾色片與偏光裝置插槽，帶 5WLED 燈源，亮度可調
透射照明裝置：綠色LED平行光源，垂直光
11.數字計數器：0.0005mm，RS232C 輸出
12.測量軟件
① 輔助對焦;十字線采點
② 元素測量與預制：點、線、圓、弧、槽、橢圓、矩形、圓環、云線、角度、焦面;
③ 圖形處理:坐標平移、工件擺正、任意軸擺正，坐標系重置圓形縮放、圖形平移、圖形選中及刪除等多種處理，測量更方便更快捷，提高測量效率;
④ 元素構造:中心點、交點、中點、線、園、角度、距離、云線等的構造;
⑤ 專業統計分析工具，分析圖形有平均數全距管制圖、直放圖，利用數據統計原理, 有效控制生產，不斷改進品質;
⑥ 用戶可根據測量精度需求選擇多點測量、規定點數測量、放大采點構造、對比方波進行工件測量,等，等。。。。。
四.儀器配置
1.顯微鏡主機 一臺
2.平場目鏡PL10X 一對
3.物鏡：5x、10x、20x、50x 各一只
4.垂直照明器 一臺（在主機上）
5.手動移動平臺 一只（在主機上）
6.高精度光柵尺 一套（在主機上）
7.數顯表 一只 （在主機上）
8.數字工業攝像頭 一只
9.測量軟件 一套
10.聯想計算機 一臺（選購）
11.產品合格證、保修卡及說明書 一份
