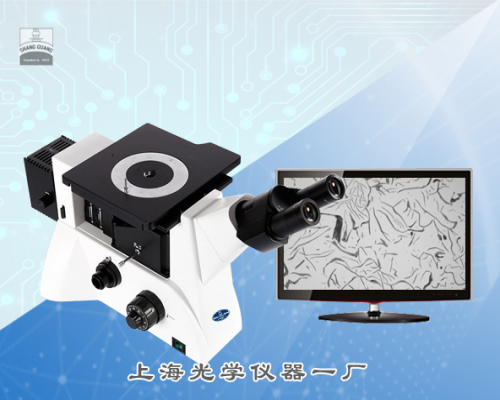

11XD-PC倒置金相顯微鏡(圖像型)

一、產品用途

　　　11XD-PC倒置金相顯微鏡適用于金相組織及表面形態的顯微觀察，半導體硅晶片、LCD基板、固體粉未及其它工業試樣的顯微觀察，是材料學、金屬學、礦物學、精密電子工程學，精密工程學 等領域研究的理想儀器。

二、產品特點

1. 采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統；

2. 實現偏光觀察、明場觀察等功能；

3. 緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求；

4. 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。

5. 11XD-PC圖像金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 光學系統：無限遠光學校正系統

2. 觀察鏡筒：45?傾斜,瞳距調節范圍53-75mm.

3. 大視野目鏡 ：WF10X/Φ22mm

4. 無限遠長工作距離平場消色差物鏡

5. 顯微鏡總放大倍率：100×-1000×

6. 調焦機構：粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.

7. 轉換器：五孔(內向式滾珠內定位)

8. 機械移動載物臺，外形尺寸：242mm×200mm，移動范圍30mm×30mm.

   圓形可旋轉載物臺板尺寸：較大外徑Ф130mm，較小通光口徑小于Ф12mm.

9. 照明系統：6V30W鹵素燈，亮度可調；內置視場光闌、孔徑光闌與拉板式起偏器

10. 適配鏡：直徑：43mm，內調焦距：0～3mm調焦后可鎖緊

11. 顯微鏡工業相機：圖像傳感器 1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 金相顯微鏡/1臺

2. 觀察目鏡筒/1只（在主機上）

3. WF10X大視野目鏡/1對

4. 長距平場消色差物鏡10×、20×、50× 、100×（干） /各1只

5. 6V30W鹵素燈/1只

6. 專用適配鏡/1只

7. YH-3001顯微鏡工業相機/1只

8. 校準尺0.01mm/1片

9. 產品合格證、保修卡及說明書/1份
