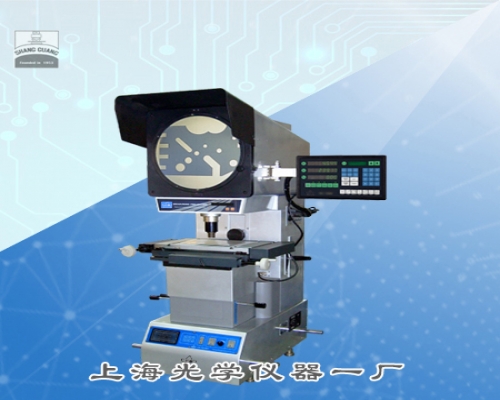

CPJ- 3000DZ系列電動升降測量投影儀
一、產品簡介
CPJ-3000DZ系列數字式測量投影儀是集光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為反像 ，測量簡易直觀，效率高。儀器光學品質優良 ，物鏡成像清晰，放大倍率準確。在透射光照明下 ，輪廓測量誤差小于0.08%。 它廣泛用于機械、儀表、電子、輕工等行業以及院校、研究所、計量檢定部門。本儀器能高效率地檢測各種復雜形狀工件的輪廓尺寸和表面形狀 ，如樣板 、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
二、產品特點
1. 測量投影儀Z軸采用步進電機驅動，電動調焦，同時在Z軸增加了計數光柵，可對階梯零件進行測量，大大的提高了測量效率
2. 物鏡放大倍率齊全，可配5X物鏡，物方視場為60mm客戶可根據不同的測量對象選配不同的鏡頭。
三、技術規格
型 號 | CPJ- 3015DZ | CPJ- 3020DZ | ||||
工 作 臺 | 金屬臺面尺寸(mm) | 354×228 | 404× 228 | |||
玻璃臺面尺寸(mm) | 210×160 | 260×160 | ||||
X坐標行程(mm) | 150 | 200 | ||||
Y坐標行程(mm) | 100 | 100 | ||||
Z坐標行程(mm) | 100 | 100 | ||||
Z軸運動速度(mm/s) | 5、1、0.01 (三檔可調) | |||||
示值誤差(μm) | X、Y坐標: (2.5+L/100). Z坐標: 3.5+L/25 (L為被測物體長度，單位：mm) | |||||
X、Y坐標分辨率 | 0.5μm | |||||
投影屏 | 投影屏尺寸(mm) | ?312，使用范圍 > ?300 （刻有米字線） | ||||
投影屏旋轉范圍 | 0～360° | |||||
旋轉分辨力 | 1 '或0.01° | |||||
物 鏡 | 放大倍數 | 5×(選) | 10×(標配) | 20×(選) | 50×(選) | 100×(選) |
物方線視場(mm) | φ60 | φ30 | φ15 | φ6 | φ3 | |
物方工作距離(mm) | 53 | 77.7 | 44.3 | 38.4 | 25.3 | |
測量最大高度(mm) | 90 | 90 | 90 | 90 | 90 | |
數據處理系統 | DC-3000多功能數顯表、全中文顯示、可做多點采樣、坐標旋轉、點,線,圓,距離,角度測量、RS- 232數據輸出 | |||||
儀器照明 | 透射與反射照明光源均為24V/150W鹵素燈 | |||||
冷卻方式 | 強制風冷 | |||||
外形尺寸 | 長×寬×高(mm ) | 670×570×1250 | ||||
儀器重量 | 單位kg | 150 | ||||
儀器電源：AC110V/220V 50/60Hz 總功率：450W | ||||||
建議放置臺：載重≥250kg 尺寸(長×寬×高)800×550×650(mm)
